HXGN17-12箱型固定式金属封闭开关设备(简称环网柜)是额定电压12kV，额定频率50Hz的交流高压成套电器装置，主要适用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。
结构特点
◎ 采用全组装结构，轻巧美观，可任意组合安装。便于无限扩展延伸。
◎ 既可配电FN12-10型压气式负荷开关、组合电器，也可配FZN25-12型真空负荷开关、组合电器，且安装尺寸完全一致。体积小，免维修，三相联动结构，具有明显的隔离断口。
◎ 配FN12-10型负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装。
◎ 可手动和电动操作，并具远动遥控功能。
◎ 设有完善可靠的机械联动、联锁装置，完全达到“五防”功能。
◎ 采用联动防护绝缘活门，遮挡带电触头，确保人身安全。
◎ 采用正在操作维护，可靠墙安装。
◎ 面门装有观察窗。可清楚观察柜内元件工作状况。
◎ 符合GB3906标准。
主要技术参数

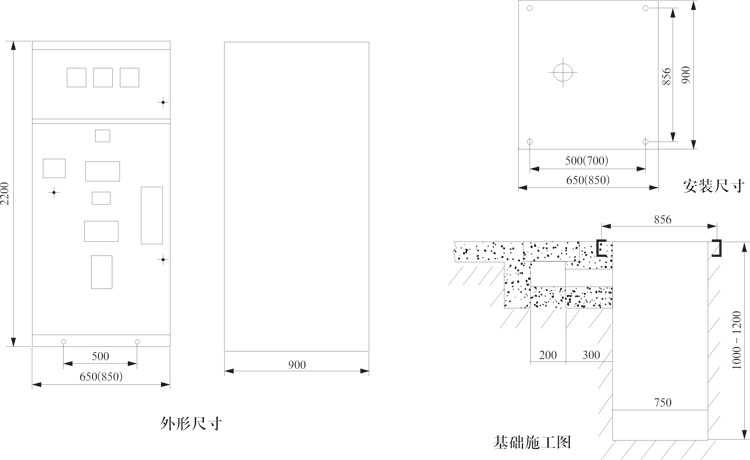

外形及安装尺寸
包装、贮运和验收
◎ 包装、贮运
1. 环 网柜在出厂时为单台木箱包装。在贮运过程中不允许倾翻、倒置和剧烈振动。搬运时不允许在地面上直接推拉；在无起吊装置时可在包装箱枕木下垫入圆筒，使其滑到安装位置。
2. 防止柜体雨淋、受潮。
3. 环网柜应放在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱等存放在同一仓库内。
◎ 验收
1. 开箱前检查包装是否损坏，拆箱时注意保护产品。
2. 对柜体进行外观检查；同时检查柜内各元器件有无损坏、配件是否与装箱单相符。
3. 检查随机文件是否齐全。
a、产品使用说明及柜内各元器件说明书；
b、出厂试验报告；
c、产品合格证；
d、装箱单；
e、二次接线图。
安装与调试
◎ 安装时先将环网柜放置在安装基础上，并将其排列整齐、调试好，然后用紧固件紧固好。
◎ 安装主母线时，打开母线室进行安装，连接母线的接触面应平整、无污物。
◎ 环网柜的接地应可靠接地，并对接地进行回路检查。
◎ 调试时按环网柜使用说明书及柜内各元器件的说明书进行调试。△ 安装调试后，将各自开关元件及防误操作机构进行5次操作，未发现异常现象，则认为开关机械操作正常。
使用与故障处理
◎ 送电前检查
环网柜在送电前，应全面检查柜内所有元器件的电气性能、绝缘水平及接线正确性。检查一切正常方可投入运行。
◎ 正常运行状态
在正常运行时，无论进线柜或出线柜，负荷开关应处于合闸位置，接地刀处在分闸位置，柜体处于关闭紧锁状态。
◎ 故障处理
1.在进线柜发生故障检修时，应先切断进线电源，将负荷开关分闸，同进检查柜上带电显示器，确认无电压后，合接地刀，打开门进行检修。
2. 在出线柜出现故障检修时，应先分断柜内的负荷开关，合上接地刀，打开前门进行检修，此时主母线处于带电状态。
维护与检修
◎ 环网柜在下列情况下需要进行维护与检修；
1.在运行5年后对产品绝缘水平进行检查；
2.在负荷开关断满100次后，应对主回路电阻、负荷开关的动、静触头及辅助触头等进行检查。
◎ 一般情况下，应在停电后对环网柜进行维护和检修。
订货须知
◎ 开关柜的型号、数量、交货日期及一次方案编号；
◎ 一次系统图、二次原理图和开关柜的排列图；
◎ 开关柜母线额定电流和各元件的型号、规格；
◎ 特殊要求。
